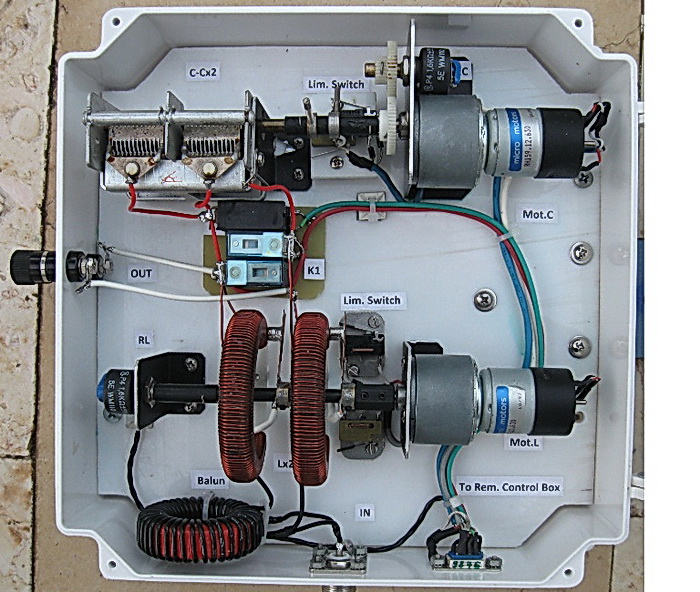

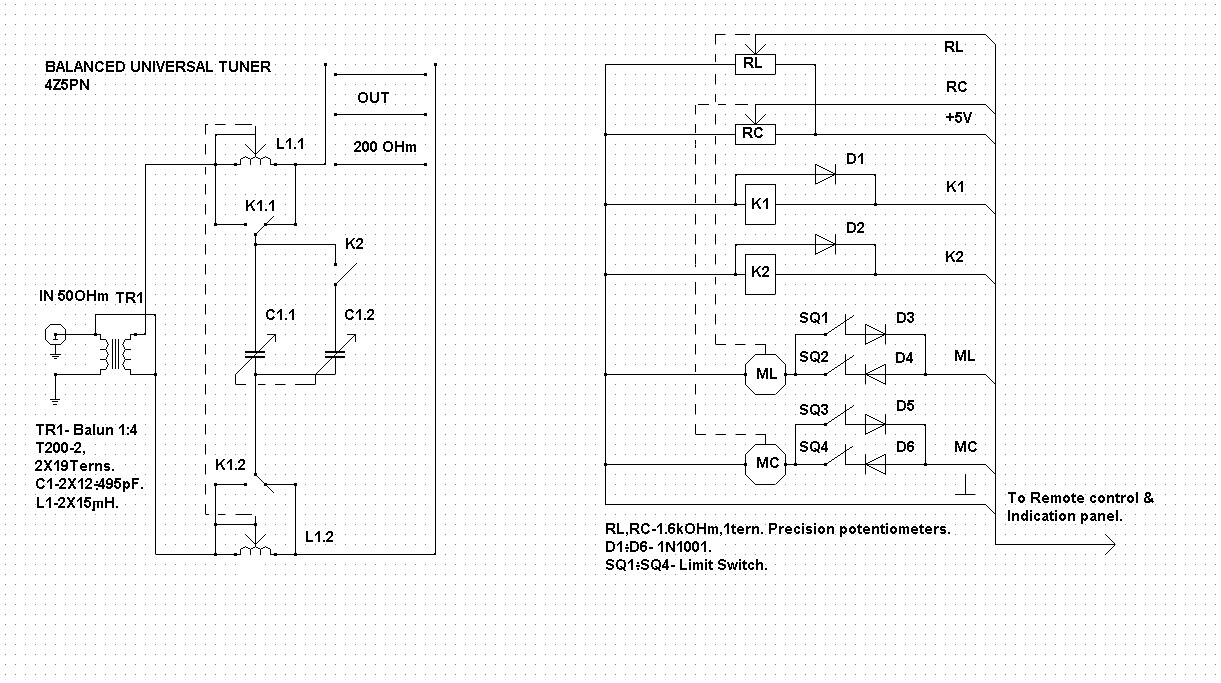

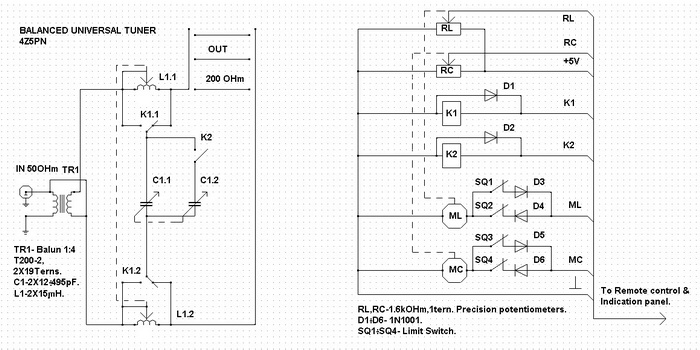

рансформатор-Balun намотан проводом 0.75мм на кольце Т200-2, фирмы Amidon, 2х19витков.

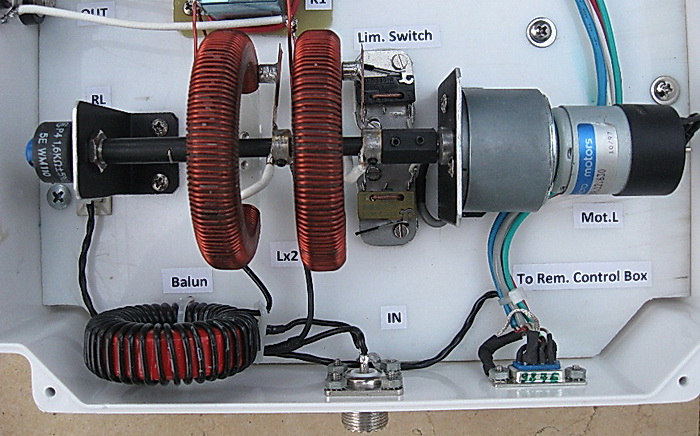

Катушки L1.1, L1.2- самодельные, намотаны проводом диаметром около
1мм. Их конструкция выполнена в виде реостата. Ползунки жестко
закреплены на валу двигателя.
Резисторы RL и RC тоже закреплены на валах двигателей катушки и
конденсатора, они вместе с U4.1,U4.2, индикаторами L и C служат для
индикации положений индуктивности и емкости. RL и RC желательно
применить проволочные- прецизионные сопротивлением от 1 до 10 кОм.

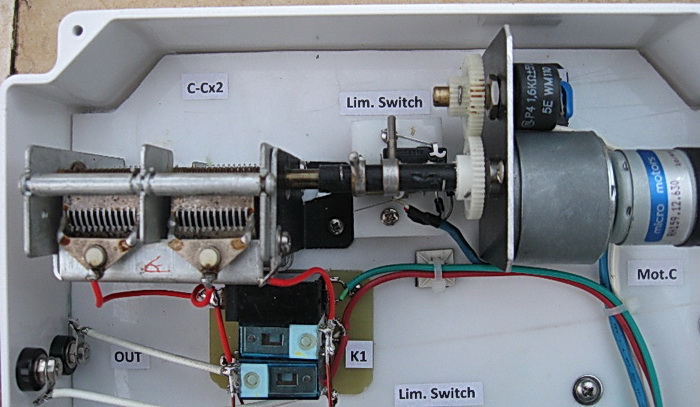

Конденсатор С1- стандартный, 12-495пФ. На НЧ диапазонах используется
одна секция, на ВЧ, реле К2 подключает вторую секцию.
Реле К1 состоит из двух реле с одной группой контактов на
переключение, подобные реле применяются в выходных каскадах всех
трансиверов и усилителей. Реле К2- любое, с одним нормально разомкнутым
контактом.
Двигатели-редукторы, куплены на E-Bay, там выбор большой, каждый
может подобрать себе на любые цели. Концевые выключатели, можно
применить любые.

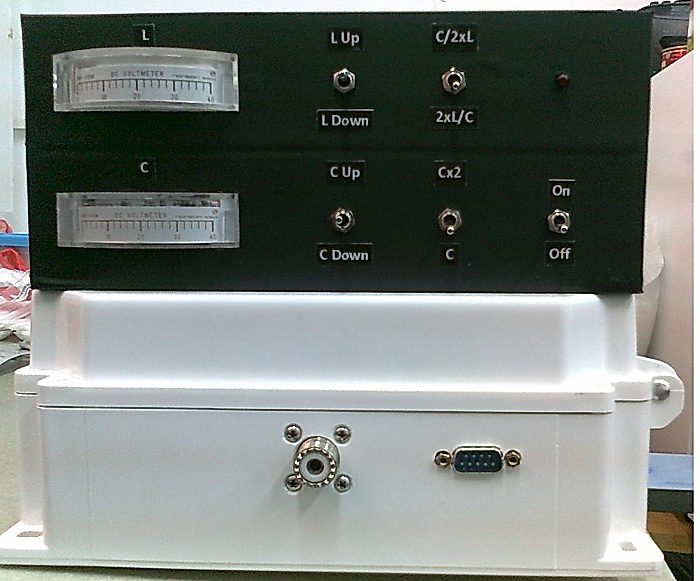

БЛОК УПРАВЛЕНИЯ И ИНДИКАЦИИ.

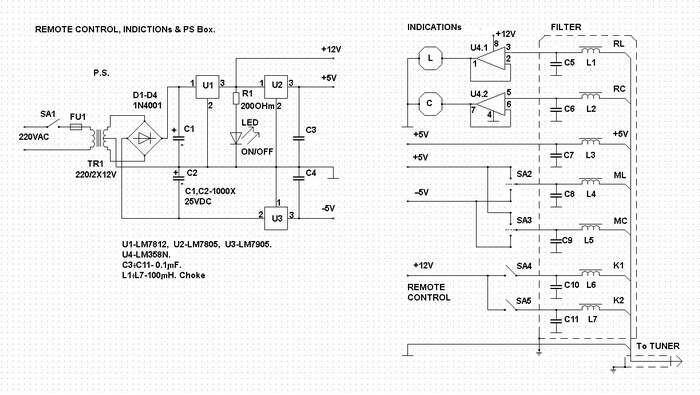

Чтобы избавиться от наводок и помех от собственного передатчика на
входе в блок управления тюнером я применил самодельный фильтр, состоящий
из семи дросселей и блокировочных конденсаторов. Микросхема U4 служит
развязкой между резисторам RL и RC. Здесь можно применить любой
операционный усилитель.
В качестве индикаторов подойдут любые микроамперметры.
SA2, SA3- тумблеры с "самово-звратом" в среднее положение.
SA1,SA4,SA5- любые тумблеры.
Блок питания особенностей не имеет, может быть выполнен по любой схеме.
Для соединения тюнера и блока управления применен стандартный сетевой кабель для компьюьеров.
|
